Memastikan Keamanan Sistem Manajemen Baterai (BMS) dalam Paket LiFePO4
Panduan teknis tentang keamanan BMS LiFePO4, yang mencakup penyeimbangan aktif, manajemen termal, diagnostik tingkat sel, dan kepatuhan internasional.
Penerapan sistem penyimpanan energi (ESS) litium besi fosfat (LiFePO4) di seluruh sektor komersial dan industri (C&I) menghadapi persyaratan batas operasional yang ketat. Meskipun kimia LiFePO4 menunjukkan stabilitas termal yang melekat dibandingkan dengan varian nikel-mangan-kobalt (NMC), ketidakseimbangan sel yang tidak dapat diatasi, perambatan termal, dan kelemahan topologi kontrol masih mengancam umur panjang aset.
Sebuah sel tunggal yang beroperasi di luar jendela tegangan optimalnya (2,5V hingga 3,65V) dapat menyebabkan degradasi lokal, mengurangi kapasitas paket yang dapat digunakan hingga 35% selama 1,500 siklus. Selain itu, pemantauan termal yang tidak memadai berisiko terjadinya pemanasan lokal, sehingga menyebabkan sistem tersandung dan tidak berfungsi secara tidak terduga.
Untuk melindungi-biaya penyimpanan rata-rata (LCOS) jangka panjang, kontraktor dan manajer proyek EPC memerlukan arsitektur Sistem Manajemen Baterai (BMS) yang kuat dan berlapis-lapis. Analisis ini menguraikan mekanisme kontrol utama, penyeimbangan topologi, dan protokol diagnostik yang penting untuk stabilitas paket LiFePO4 tingkat utilitas.
Analisis Teknis: Mekanisme & Arsitektur Keamanan Inti
BMS yang tangguh bergantung pada arsitektur master-slave yang terdistribusi. IC Analog Front-End (AFE) secara langsung memantau kelompok sel, meneruskan telemetri ke MCU pusat melalui antarmuka bus CAN yang terisolasi.

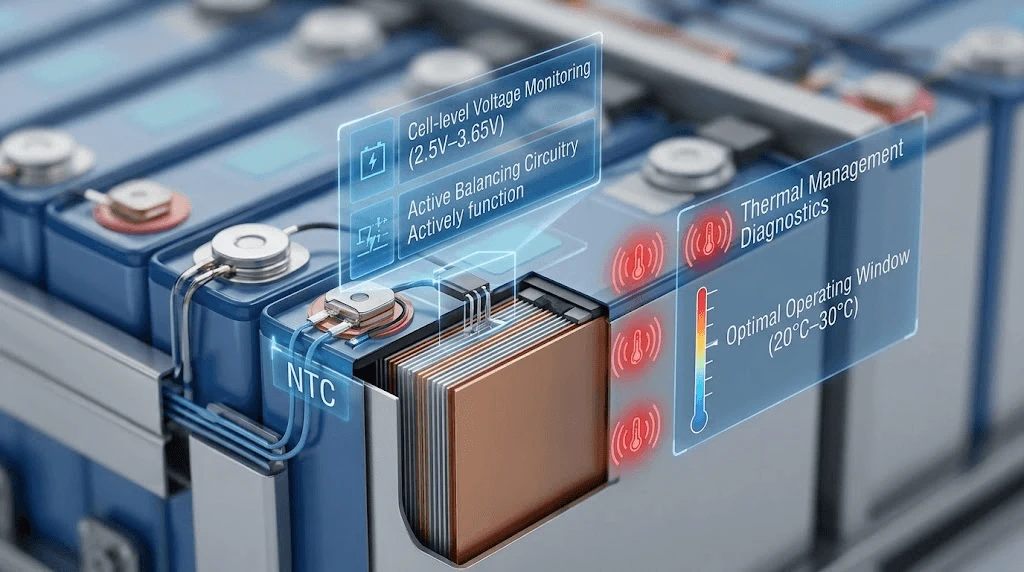

1.-Pemantauan Tegangan Tingkat Sel & Kalibrasi Ambang Batas
Penginderaan tegangan presisi memerlukan saluran AFE khusus dengan toleransi sinyal < ±2 mV. Kurva pelepasan LiFePO4 standar menampilkan dataran tegangan yang sangat datar antara 30% dan 80% Status Pengisian (SOC), sehingga metode tegangan sirkuit terbuka (OCV) tidak cukup untuk memperkirakan keadaan. BMS-tingkat tinggi menggabungkan penghitungan Coulomb dengan algoritme filter Kalman yang diperluas (EKF) untuk melacak SOC secara akurat dalam ±2. Ambang batas parameter perlindungan harus diterapkan secara perangkat keras-di lapisan AFE untuk memastikan eksekusi tidak bergantung pada latensi firmware MCU:
Pemutusan-Tegangan Berlebih (OVC):3,65 V (Tingkat sel) / Penundaan:<10 ms
Kelebihan-Pemulihan Tegangan: 3.45V
Di bawah-Pemutusan Tegangan (UVC):2.50V (Tingkat sel) / Penundaan:<10ms
Di bagian-Pemulihan Tegangan:2.80V
2. Topologi Penyeimbangan Sel Aktif
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), penyeimbangan aktif diperlukan.
Sistem aktif menggunakan konverter DC-dua arah atau jaringan peralihan kapasitif untuk mentransfer muatan dari sel bertegangan lebih tinggi ke sel bertegangan lebih rendah selama siklus pengisian dan pengosongan. Dengan memungkinkan penyeimbangan arus antara 2A dan 5A, topologi aktif memitigasi hilangnya kapasitas akibat varians kapasitas di seluruh rangkaian sel yang besar, sehingga meningkatkan hasil energi yang dapat digunakan selama siklus hidup aset.
3. Manajemen Termal & Diagnostik Prediktif
Variasi suhu di seluruh modul tidak boleh melebihi 3 derajat. BMS menggunakan termistor Koefisien Suhu Negatif (NTC) yang dikonfigurasikan pada rasio minimum 1 sensor per 4 sel seri, ditambah probe tambahan yang terpasang pada MOSFET daya dan busbar utama.
Firmware terintegrasi terus menghitung gradien termal dT/dt. Jika laju perubahan suhu sel lokal melebihi 1 derajat/menit, sistem akan memicu peringatan diagnostik sebelum mencapai batas suhu melebihi-absolut (pengisian daya 55 derajat /pengosongan 60 derajat).
Standar Industri & Dampaknya terhadap LCOS
Memilih BMS kelas industri{0}}secara langsung akan mengubah keuangan proyek dengan memperpanjang throughput siklus hidup dan mengurangi pengeluaran operasional (OpEx).
|
Parameter / Fitur |
BMS Komersial Standar |
Arsitektur BMS Industri Tingkat Lanjut |
|
Menyeimbangkan Arsitektur |
Pasif (50 mA−100 mA) |
Bi-Aktif Aktif (2 A−5 A) |
|
Akurasi Penginderaan Tegangan |
±10 mV |
±2 mV |
|
Protokol Komunikasi |
RS485 dasar |
Bus CAN ganda/Modbus TCP/SNMP |
|
Waktu Reaksi Kesalahan |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Rasio Penginderaan Termal |
1 Probe per 16 Sel |
1 Probe per 4 Sel + Pemantauan Busbar |
|
Siklus Hidup Desain |
3.000 Siklus (80% SOH) |
6.000–8.000 Siklus (80% SOH) |
Analisis Dampak LCOS
Dengan menjaga ketidakseimbangan sel di bawah 10mV selama 8.000-siklus seumur hidup, BMS penyeimbang-aktif mencegah penghentian string prematur yang disebabkan oleh sel bertegangan rendah yang terisolasi. Kemampuan ini mengurangi Levelized Cost of Storage (LCOS) dengan:
· Pelestarian Kapasitas yang Dapat Digunakan:Mencegah efek "tautan terlemah", menjaga kapasitas string mendekati peringkat nominal.
· Mengurangi Siklus Penggantian:Memperpanjang masa pakai paket secara keseluruhan lebih dari 10 tahun tanpa memerlukan-penggantian modul sel di tengah masa pakainya.
Integrasi & Kompatibilitas Sistem
BMS yang sesuai harus berinteraksi secara lancar dengan sistem konversi daya hulu (PCS) dan pengontrol muatan surya.
Saat menerapkan solusi penyimpanan komersial sepertiModul Penyimpanan Energi 25.6V 100Ah, komunikasi industri bergantung pada{0}}latensi rendah CAN bus 2.0B dan protokol Modbus RTU. BMS mengirimkan batas operasional dinamis ke inverter secara real time:
Batas Biaya Saat Ini (CCL):Disesuaikan secara dinamis berdasarkan tegangan sel maksimum dan suhu internal.
Batas Arus Debit (DCL):Disesuaikan berdasarkan tegangan sel minimum, suhu, dan SOC saat ini.
Komunikasi loop-tertutup ini memaksa inverter untuk membatasi output sebelum batas termal atau voltase dilanggar, sehingga mencegah penghentian sistem secara tiba-tiba pada profil beban berat.
Kontrol Kualitas & Kepatuhan Global
Jaminan keselamatan industri memerlukan kepatuhan terverifikasi terhadap standar pengujian global.
UL 1973:Standar keamanan untuk baterai yang digunakan dalam aplikasi stasioner. Memverifikasi integritas struktural, penahanan sel, dan keamanan listrik dalam kondisi kesalahan.
IEC 62619:Mengamanatkan uji keselamatan fungsional untuk baterai litium industri, termasuk pengujian propagasi termal dan pemeriksaan keamanan perangkat lunak unit kontrol.
PBB 38.3:Pengujian keselamatan transportasi, termasuk simulasi ketinggian, kejutan termal, getaran, benturan, korsleting eksternal, dan pelepasan paksa.
Kontrol kualitas manufaktur harus mencakup pengujian-of-lini (EOL) otomatis. Setiap papan BMS menjalani verifikasi-perlindungan hubung singkat, pemeriksaan kalibrasi di seluruh saluran pengukuran, dan pengkondisian pembakaran-dalam kondisi termal tinggi (50 derajat ) sebelum perakitan akhir.
Pertanyaan Umum
1. Bagaimana cara BMS mencegah penyebaran termal dalam kondisi-hubungan pendek?
BMS menggunakan strategi pertahanan dua-tingkat: interupsi-perangkat keras sirkuit pendek primer memicu pemutusan-solid-state switch/MOSFET yang sangat cepat dalam < 100 mikrodetik ketika ambang batas saat ini dilanggar. Jika Anda menggunakan relai mekanis atau topologi kontaktor, sekering semikonduktor ultra-cepat menyediakan isolasi fisik sekunder. Selain itu, firmware kontrol memantau vektor dT/dt untuk mendeteksi korslet internal sebelum terjadi ventilasi gas atau perambatan termal.
2. Apa saja persyaratan logistik dan keselamatan untuk pengiriman-paket LiFePO4 berkapasitas tinggi ke luar negeri?
Semua paket harus disertifikasi berdasarkan peraturan UN 38.3 dan dikirimkan dengan State of Charge (SOC) antara 30% dan 50%. Paket memerlukan-kemasan bahaya bersertifikasi PBB (barang berbahaya Kelas 9) yang dilengkapi insulasi bagian dalam yang diperkuat, perlindungan terminal-hubungan pendek, dan pembungkus bagian dalam yang tertutup kelembapan-. BMS harus disetel ke-"Mode Tidur Nyenyak" berdaya rendah selama transit untuk membatasi pelepasan muatan mandiri hingga < 0,5% per bulan.
3. Apa batasan adaptasi firmware BMS OEM/ODM khusus untuk protokol inverter tertentu?
Batasan penyesuaian mencakup modifikasi struktur rangka CANbus/RS485, pemetaan alamat register Modbus khusus, penyesuaian algoritme penghitungan SOC/SOH dinamis, dan konfigurasi kurva trip suhu/tegangan khusus. Modifikasi lapisan fisik memungkinkan opsi antara peralihan MOSFET solid-atau sirkuit driver kontaktor eksternal berdasarkan batas voltase sistem (hingga 1000 VDC. Penyelesaian rekayasa standar untuk adaptasi protokol firmware biasanya memakan waktu 2 hingga 3 minggu.
Hubungi tim teknik kami dalam waktu 48 jam untuk mendapatkan tata letak PV komersial dan sistem penyimpanan energi yang disesuaikan serta penawaran harga BOM yang terperinci.
