Mengintegrasikan Solar Carports dengan Stasiun Pengisian Kendaraan Listrik Komersial
Panduan Teknik untuk Mengintegrasikan Carport Tenaga Surya Komersial dengan-Infrastruktur Pengisian Daya EV Bertenaga Tinggi
Panduan teknis untuk pemasangan carport tenaga surya komersial dan integrasi pengisian daya kendaraan listrik. Analisis beban struktural, manajemen energi mikrogrid, dan metrik ROI.
Tantangan Infrastruktur Parkir Komersial
Rekayasa hub pengisian daya kendaraan listrik komersial memerlukan mengatasi kendala kapasitas jaringan lokal, biaya permintaan puncak yang tinggi, dan keterbatasan spasial yang parah di fasilitas parkir metropolitan. Sambungan jaringan langsung standar untuk pengisi daya cepat DC sering kali memicu peningkatan-transformator dan siklus persetujuan utilitas yang berkepanjangan, sehingga menunda operasi komersial. Selain itu, infrastruktur parkir luar ruangan yang tidak teduh mempercepat tekanan panas kendaraan sekaligus menghilangkan peluang untuk menghasilkan listrik-karbon lokal. Menggabungkan sistem pemasangan carport tenaga surya komersial dengan-infrastruktur pengisian daya EV berdaya tinggi akan mengatasi kemacetan jaringan ini. Dengan menerapkan susunan PV overhead yang terhubung langsung dengan penyimpanan baterai dinamis dan pengisi daya kendaraan listrik, operator lokasi komersial dapat memanfaatkan pembangkit listrik tenaga surya lokal, menghilangkan tarif listrik puncak, dan meningkatkan kapasitas pengisian daya tanpa perlu segera memperluas jaringan utilitas.
Mekanika Struktural dan Manajemen Energi Microgrid
Mengintegrasikan dudukan carport tenaga surya dengan infrastruktur pengisian daya kendaraan listrik memerlukan eksekusi teknis-domain ganda: rangka struktural yang dibangun untuk menahan beban angin/salju dinamis lokal, dan arsitektur kelistrikan mikrogrid yang mampu menyeimbangkan daya-waktu nyata.
1. Rekayasa Rangka Struktural & Stabilitas Mekanik
Pemasangan carport tenaga surya berfungsi sebagai struktur bangunan komersial utama, yang memerlukan kepatuhan ketat terhadap ASCE 7-16 (Pemuatan Angin/Salju) dan kode seismik lokal:
Pemilihan Bahan Struktural:Baja struktur galvanis-dip panas (Q355B / ASTM A572 Grade 50) dengan ketebalan lapisan seng melebihi 85um (ISO 1461), atau paduan aluminium anodisasi-kekuatan tinggi (AL6005-T6) untuk zona pesisir dengan salinitas tinggi.
Pondasi & Penahan Mekanik:Pondasi beton bertulang-tugas berat dengan baut J-tertanam atau tiang poros yang dibor dirancang untuk menahan momen guling melebihi 120 kN.m per kolom pada kondisi beban maksimum.

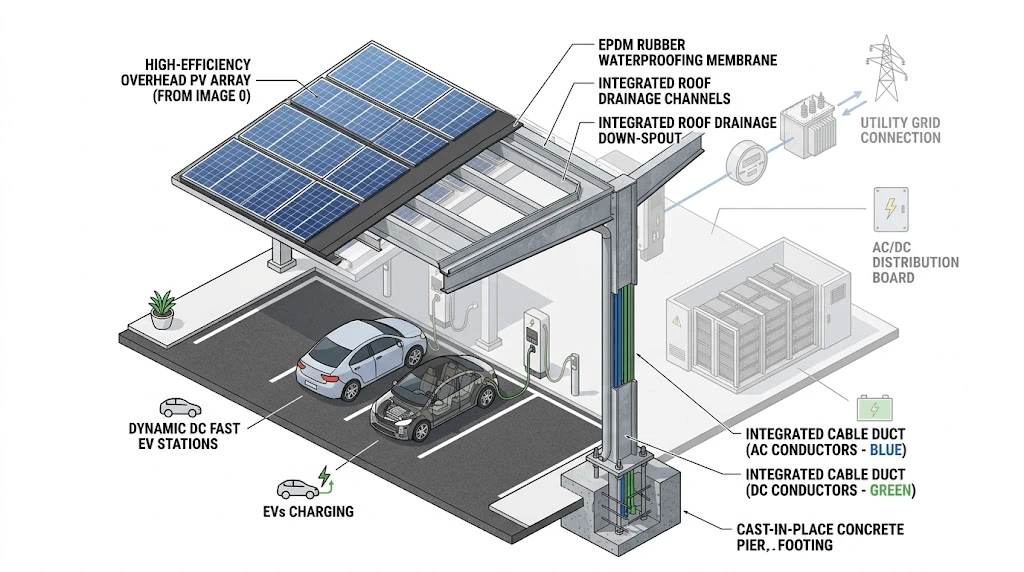

Integrasi Drainase & Tahan Air:Profil penyegelan EPDM berlapis karet internal yang dipadukan dengan saluran air bergelombang struktural (mengarahkan limpasan air hujan-ke pipa bawah kolom internal) menjamin kedap air tingkat IP65 di atas kendaraan yang diparkir.
2. Topologi Microgrid & Penyeimbangan Beban Dinamis

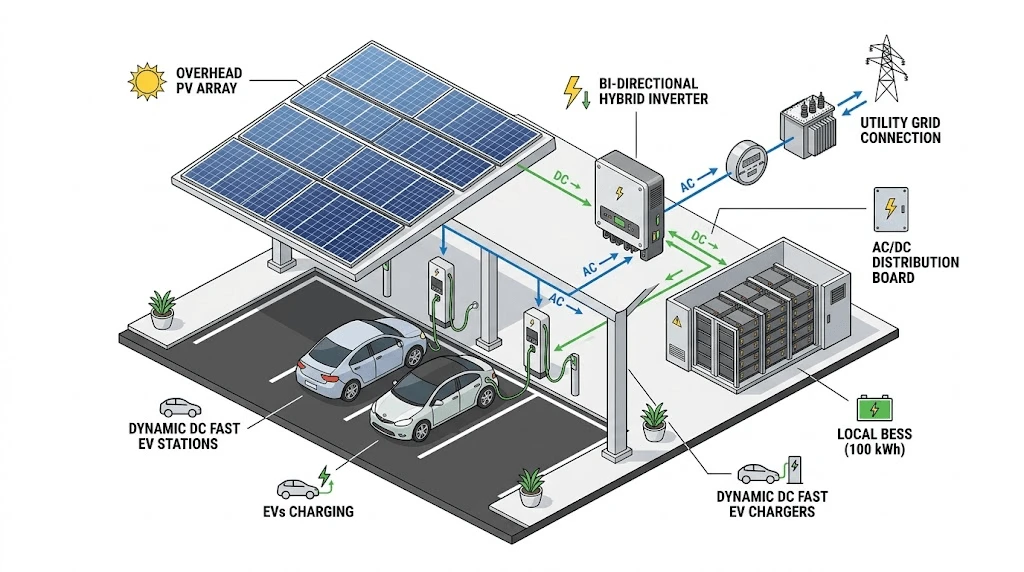

Arsitektur mikrogrid menghubungkan rangkaian rangkaian PV di atas kepala, sistem penyimpanan energi baterai (BESS), interkoneksi utilitas, dan stasiun pengisian daya listrik melalui Sistem Manajemen Energi (EMS) pusat:
Logika Kontrol Aliran Daya:EMS memantau-hasil tenaga surya secara real-time, status-of-pengisian (SoC) BESS, beban dasar bangunan, dan permintaan daya kendaraan listrik dinamis melalui protokol OCPP 1.6J/2.0.1.
Puncak Cukur:Ketika permintaan pengisian daya EV dinamis melebihi batas trafo jaringan yang telah ditetapkan, sistem akan memicu BESS untuk melepaskan muatan melalui bus DC pusat, sehingga membatasi biaya permintaan utilitas.
Manajemen Termal: Embedded liquid-cooled or forced-air thermal controls within the integrated inverter and BESS enclosures prevent thermal throttling during continuous 1C charge/discharge cycles in high ambient temperatures (>45 derajat).
Standar Industri, Parameter Struktural, dan Dampak ROI
Penerapan carport tenaga surya yang terintegrasi dengan pengisian daya kendaraan listrik memerlukan evaluasi parameter struktural terhadap instalasi PV atap tradisional untuk mengukur laba atas investasi.
|
Parameter Struktural & Listrik |
Pemasangan PV Atap Standar |
Pemasangan Carport Tenaga Surya Komersial yang Direkayasa |
Dampak pada Desain Proyek Komersial |
|
Baja / Struktur Bobot Mati |
3,5–5,0kg/m2 |
25,0–40,0kg/m2 |
Mendukung peningkatan jarak bebas (2,5–4,5m) untuk kendaraan komersial |
|
Ketahanan Beban Angin |
Hingga 40m/s |
Hingga 60m/s (divalidasi ASCE 7-16) |
Mempertahankan integritas struktural dalam kondisi topan/badai yang parah |
|
Persyaratan Fondasi |
Ballast non-penetratif / Penjepitan langsung |
Tiang beton bertulang / Baut jangkar tertanam |
Menjamin stabilitas struktural terhadap momen guling yang tinggi |
|
Perlindungan Korosi |
Anodisasi 10–15μm |
Hot-dip galvanis Lebih besar dari atau sama dengan 85μm / Anodized Lebih besar dari atau sama dengan 25μm |
Memberikan umur operasional 25+ tahun di lingkungan industri yang keras |
|
Antarmuka Pengisian EV |
Kabel terpisah berjalan dari papan utama |
Saluran kabel kolom internal terintegrasi |
Mengurangi biaya saluran fisik dan melindungi kabel dari vandalisme |
Analisis Keuangan: Pengurangan dan Amortisasi LCOE
1. Offset CAPEX melalui Utilitas Ganda:Carport bertenaga surya menghasilkan pendapatan dari-produksi energi nol karbon sekaligus berfungsi sebagai struktur peneduh komersial dan pusat pengisian daya kendaraan listrik khusus.
2. Penghapusan Biaya Permintaan:Pengurangan puncak melalui topologi mikrogrid PV + BESS mengurangi biaya permintaan utilitas sebesar 30%- 55%, sehingga mengurangi biaya operasional untuk host situs pengisian daya komersial.
3.Garis Waktu Pengembalian yang Dioptimalkan:Menggabungkan pendapatan pengisian daya kendaraan listrik (markup layanan/kWh) dengan hasil konsumsi-tenaga surya mempersingkat periode pengembalian investasi proyek dari 8–10 tahun (tenaga surya mandiri) menjadi 4,2–5,5 tahun untuk instalasi pengisian daya kendaraan listrik carport surya terintegrasi.
Integrasi dan Kompatibilitas Sistem
Struktur pemasangan carport surya yang direkayasa oleh Xiamen Hemao Industry terhubung langsung ke susunan PV komersial lengkap, rangka pemasangan, penyimpanan energi, dan pabrik pengisi daya kendaraan listrik.
Kompatibilitas Modul:Purlin struktural mengakomodasi modul PV kaca-kaca tanpa bingkai, bifasial, dan standar. Konfigurasi bifacial memanfaatkan beton reflektif atau pelapis tempat parkir-albedo tinggi untuk mencapai peningkatan generasi sisi belakang sebesar 10%--15%.
Arsitektur Manajemen Kabel:Kolom baja struktural memiliki fitur-jalur internal yang sudah dilubangi dan titik akses persimpangan dengan rating IP67-. Ini menyembunyikan kabel rangkaian DC tegangan tinggi dan pengisi daya AC di dalam rangka, melindungi kabel dari pelapukan lingkungan dan gangguan fisik.
Antarmuka Penyimpanan dan Pengisian Daya:Tata letak struktural menyediakan bantalan pemasangan khusus dan tiang pelindung untuk-lemari penyimpanan energi dengan rating luar ruangan dan pengisi daya cepat-DC berdaya tinggi (konfigurasi senjata-ganda 60kW hingga 360kW).
Untuk spesifikasi teknis terperinci tentang profil pemasangan struktural dan opsi antarmuka pengisian daya, kunjungi portal Solar Carport / Charging kami.
Kontrol Kualitas dan Standar Kepatuhan Global
Sistem pemasangan carport tenaga surya komersial dan perangkat keras pengisian daya EV terintegrasi menjalani pengujian kontrol kualitas sistematis untuk memastikan keamanan struktural dan kepatuhan kelistrikan selama masa desain 25 tahun.
·Verifikasi Analisis Elemen Hingga (FEA):Setiap profil struktural menjalani pemodelan FEA{0}}yang disimulasikan komputer dalam kondisi tegangan gabungan (beban mati, beban hidup, beban salju, pengangkatan angin, dan geser seismik) sebelum perkakas dan fabrikasi.
· Pengujian Ketahanan Korosi:Lapisan pelindung menjalani pengujian semprotan garam netral selama 1.500-jam (ASTM B117) untuk memverifikasi nol pembentukan karat merah, memastikan ketahanan di lingkungan pesisir dan lingkungan dengan kelembapan tinggi.
·Sertifikasi Internasional:
ISO 9001 / ISO 14001:Manajemen kualitas dan kontrol manufaktur yang terstandarisasi di seluruh langkah fabrikasi struktural.
UL 2703:Sertifikasi untuk keamanan grounding, bonding, dan racking mekanis pada sistem pemasangan PV.
EN 1090-1 / ISO 3834:Standar pelaksanaan baja struktural Eropa yang mencakup-rangka baja penahan beban dan kontrol produksi pabrik.
IEC 61851 / IEC 62196:Standar keamanan kelistrikan global untuk sistem pengisian dan skrup kendaraan listrik konduktif.
Pertanyaan Teknis yang Sering Diajukan
Bagaimana bentang carport struktural khusus mengakomodasi kendaraan komersial besar sambil mempertahankan tingkat beban angin?
Sistem pemasangan carport khusus menggunakan pemilihan kelas baja-berkekuatan tinggi (misalnya Q355B atau ASTM A572 Grade 50) dan profil balok-bagian C/Z/H-variabel. Bentang yang mencakup 2 hingga 4 ruang parkir (5,5m hingga 11,5m) dirancang menggunakan pemodelan rangka struktural 3D untuk menangani persyaratan ketinggian bersih hingga 4,5 meter untuk van komersial dan truk pengiriman. Perhitungan struktural mencakup koefisien pengangkatan angin lokal berdasarkan kategori paparan medan di sekitarnya.
Protokol pengemasan dan logistik apa yang melindungi-balok baja struktural format besar dan komponen aluminium selama transportasi laut?
Komponen struktural disusun dalam bundel modular yang diamankan dengan pengikat baja{0}}tugas berat, pelindung tepi, dan pembungkus menyusut-penghambat korosi-uap (VCI). Pengencang, klem, dan sambungan struktural kecil dikemas dalam peti kayu dengan peredam kelembapan internal. Dimensi komponen distandarisasi untuk memaksimalkan pemanfaatan volume di dalam kontainer High Cube (40HQ) 40 kaki sekaligus mencegah kerusakan abrasi transit.
Berapa batasan teknis dan waktu tunggu untuk kustomisasi OEM/ODM tata letak carport dan dudukan pengisi daya EV?
Dimensi struktural khusus, jarak kolom, sudut kemiringan (5 derajat hingga 15 derajat), lapisan bubuk warna bermerek (spektrum RAL), dan braket pemasangan pengisi daya EV terintegrasi memerlukan 10 hingga 14 hari untuk persetujuan gambar CAD/BIM awal dan validasi FEA. Setelah persetujuan klien, waktu tunggu produksi massal penuh berlangsung selama 20 hingga 25 hari, didukung oleh pengujian pra-perakitan pabrik yang lengkap sebelum pengiriman.
Dukungan Teknik dan Kutipan Proyek
Mengoptimalkan carport tenaga surya komersial dan infrastruktur pengisian daya kendaraan listrik memerlukan mekanika struktural dan penyelarasan sistem kelistrikan. Departemen teknik kami menyediakan perhitungan beban struktural, model pondasi BIM 3D, tata letak string dinamis, dan tagihan material terperinci yang disesuaikan dengan-kondisi spesifik lokasi.
Hubungi tim teknik kami untuk tata letak sistem PV 5kW yang disesuaikan dan penawaran BOM terperinci dalam waktu 48 jam.
